PCIe轉接M.2轉接板 三步驟立即提升電腦效能,解決M.2接口不夠用的問題!

PCIe轉接M.2轉接板 三步驟立即提升電腦效能,解決M.2接口不夠用的問題!

在快節奏的科技世界中,對更快、更高效的儲存解決方案的需求不斷增加。其中,M.2 SSD(固態硬碟)已然成為現在存儲裝置的主流選擇。目前M.2 PCIe SSD最大可支援的通道數為PCIe x4速度,為了充分發揮它們的潛力,許多用戶使用PCIe轉接板將PCIe轉M.2,解決電腦本身M.2插槽不足、又不想外接減少傳輸效能的問題。

目錄

一張含有 駕駛, 電子產品, 電腦元件, 電子元件 的圖片

自動產生的描述

PCIe通道是什麼

Peripheral Component Interconnect Express,是一種用於連接各種硬體設備的介面及匯流排標準,如顯示卡、網卡、聲卡和儲存設備等等,旨在提供優越的性能和可擴展性。

PCIe的原理基於一個稱為「通道」的概念。每個PCIe通道都包括一個或多個通道,每個通道都有一對發送器和接收器,負責資料的傳輸。這種設計使PCIe通道能夠實現高效且並行的數據傳輸,從而提供卓越的性能。



PCIe匯流排效能表

PCIe版本

原始傳輸速率

頻寬

X1

X2

X4

X8

X16

1.0

2.5 GT/s

250MB/s

0.50GB/s

1.0 GB/s

2.0 GB/s

4.0 GB/s

2.0

5.0 GT/s

500 MB/s

1.0 GB/s

2.0 GB/s

4.0 GB/s

8.0 GB/s

3.0

8.0 GT/s

984.6 MB/s

1.97 GB/s

3.94 GB/s

7.88 GB/s

15.8 GB/s

4.0

16.0 GT/s

1969 MB/s

3.94 GB/s

7.88 GB/s

15.75 GB/s

31.5 GB/s

5.0

32.0 GT/s

3938 MB/s

7.88 GB/s

15.75 GB/s

31.51 GB/s

63.0 GB/s

6.0

64.0 GT/s

7877 MB/s

15.75 GB/s

31.51 GB/s

63.02 GB/s

126.03 GB/

上圖為每個PCIe版本對上不同頻寬的理論速度。以PCIe 4.0為例,M.2 PCIe SSD最大可支援的通道數為PCIe x4,可得知接口理論速度為7.88GB/s



PCIe通道的應用

PCIe接口

1. 顯示卡

PCIe通道被廣泛用於連接獨立顯示卡。這使得電腦能夠處理高度圖形密集型的應用程式,如遊戲、影像編輯和設計軟體。

2. 網卡

對於需要大量網路流量的伺服器和數據中心至關重要。

3. 儲存設備

這便是我們這次要提的,透過轉接板將PCIe轉M.2,可用於連接高速固態硬碟(SSD)和其他儲存設備。提供更快的數據存取速度,有助提高電腦的整體性能。



PCIe通道的優勢

1. 高速傳輸

PCIe通道提供高速數據傳輸,有助減少延遲並提高應用程序的運行效率。

2. 可擴展性

電腦系統可以根據需要添加多個PCIe設備,如透過轉接板將PCIe轉M.2,而不必擔心性能下降。

3. 兼容性

幾乎現代電腦都配備有PCIe接口,且可適用連接各種硬體設備,從顯卡到儲存設備,再到網卡。

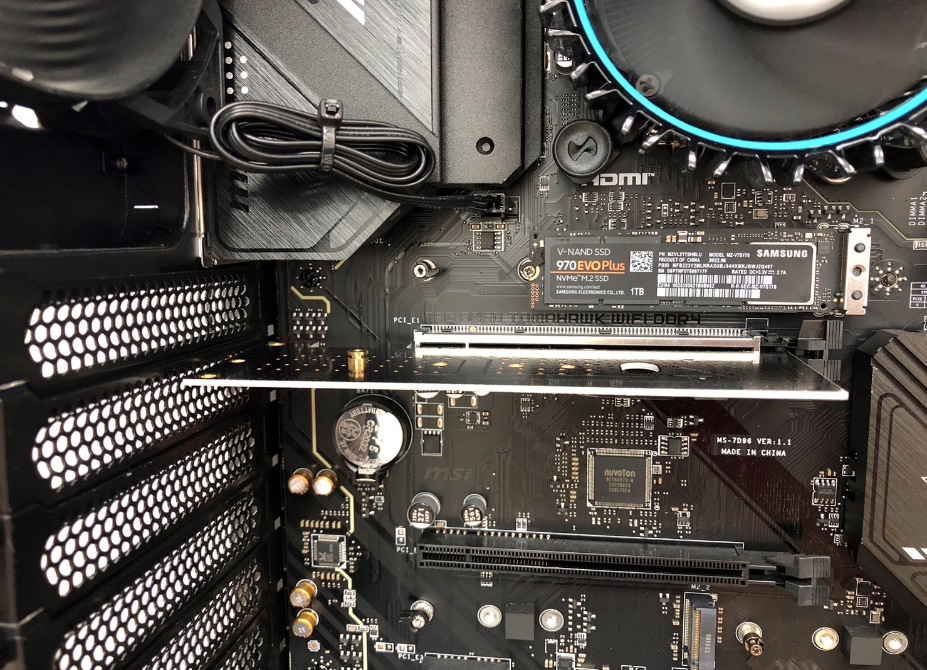

PCIe轉接M.2安裝步驟

一張含有 電子產品, 電子工程, 電腦硬體, 電腦元件 的圖片

自動產生的描述

  1. 關機

在進行安裝之前,請將電腦關機斷開所有電源,以確保安全。

  1. 確認PCIe插槽

確定主機板上有可用的PCIe插槽,並且符合您所需頻寬。

  1. 使用PCIe轉M.2轉接板安裝M.2 SSD

小心地將已裝設M.2的PCI-E轉接板插入所選插槽中,確保牢固。

  1. 開機

一般儲存裝置開機後即可直接使用,若安裝開機系統有問題請洽裝機店詢問。



為了最大化讀寫速度,請確保您的主機板支援PCI-E Gen3或Gen4。



PCIe轉接M.2常見問題

Q1:任何M.2 SSD與PCIe轉M.2轉接板都可以一起使用嗎?

A:多數M.2 PCIe SSD(M key)都與PCIe轉接板兼容。



Q2: 如果我的主機板僅支援PCIe Gen2,該怎麼辦?

A: 您仍然可以在Gen2插槽中使用PCIe Gen3或Gen4 SSD,但速度將受限於Gen2的能力。



Q3: 我需要為PCIe轉M.2轉接板提供額外的電源嗎?

A: 在大多數情況下,PCIe插槽為轉接板和M.2 SSD提供足夠的電源。



M.2 SSD轉PCIe 3.0 x4 x8 x16 高速擴充卡

M.2 SSD轉PCI-E3.0X1 高速擴充卡
